Инструкция по установке светодиодной подсветки салона и багажника

СОДЕРЖАНИЕ

1) Подготовительный этап
2) Подключение светодиодной ленты для подсветки багажника
3) Подключение к штатной электрической проводке автомобиля
4) Прокладка новой проводки и подключение светодиодных лент для освещения салона

ЧТО ПОЛУЧИМ В РЕЗУЛЬТАТЕ





ПРЕДИСЛОВИЕ

Мы проводили установку подсветки на автомобиле Mazda3 Touring с кузовом хэтчбэк, но считаем, что наш метод достаточно универсален. Вероятно, на других автомобилях пластиковые детали салона снимаются немного по-другому, проводка проходит немного в другом месте, но эта разница, на наш взгляд, не принципиальна. Мы уверены, что информацию о том, как снять порожек в дверном проеме или где проходит штатная проводка Вы сможете найти самостоятельно.

ЧТО НАМ ПОНАДОБИТСЯ

1) Гибкая светодиодная лента
2) Отрезок электрического кабеля длиной 20 метров, диаметром 2-3 миллиметра
3) Ответвители (2 или 3 штуки, в зависимости от количества режимов работы подсветки)
4) Изоляционная лента, желательно черного цвета
5) Трехпозиционный выключатель
6) Кусачки
7) Плоскогубцы
8) Плоская отвертка
9) Ножницы и канцелярский нож
10) Обезжириватель (мы использовали ацетон) + тряпочка
11) Фонарик либо лампа "переноска" (очень желательно)
12) Свободное время в количестве 4-5 часов

Начинаем установку

Изучаем салон, ищем места потенциально подходящие для крепления светодиодных лент. Нужен прямой, относительно ровный участок поверхности. На нашем автомобиле мы не нашли мест лучше, чем стальная труба с плоскими пластиковыми элементами, находящаяся над педалями, та же труба за перчаточным ящиком, а так же сидений водителя и переднего пассажира. В багажнике нашего хэтчбэка имеется полка, мы будем крепить ленту к ее ровному участку. Думаем, что найти ровный участок полки в автомобиле с кузовом седан тоже не сложно.

Замеряем длины ровных участков, на которые будем клеить светодиодную ленту. У нас получилось так:
Водителю - 40 см, переднему пассажиру - 40 см, задним пассажирам - по 25 см каждому, в багажник - 75 см. Если у Вас получились другие размеры - не проблема - светодиодная лента режется участками любой длины, кратной 5 либо 10 см.

Покупаем гибкую светодиодную ленту. Вы можете использовать и жесткие светодиодные линейки, но ровных поверхностей в нужных нам местах оказалось не много. Мы так же не уверены, в существовании большого выбора линеек разной длины. Смысла в использовании неоновых светильников, либо ламп для подсветки корпусов компьютеров, мы не видим. Все это вчерашний день и не так удобно в установке.

Нарезаем купленную светодиодную ленту на отрезки нужной длины (строго по линиям разреза, указанным на ленте через каждые 5 либо 10 см). К каждому отрезку необходимо припаять 2 провода длиной примерно 20 см. На этом подготовительный этап по части салона завершен - переходим к багажнику.
Мы решили подсоединить нашу новую подсветку к штатному фонарю освещения багажного отделения. При этом мы сохраняем возможность включения и выключения подсветки штатным выключателем.

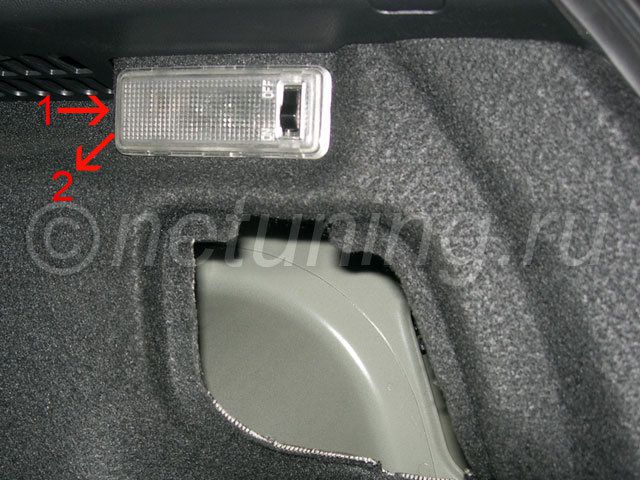

Снимаем фонарь: открываем "окошко" в обшивке багажника, нажимаем на скобку-пружинку слева (за обшивкой) и вынимаем фонарь элегантным выталкиванием "на себя".

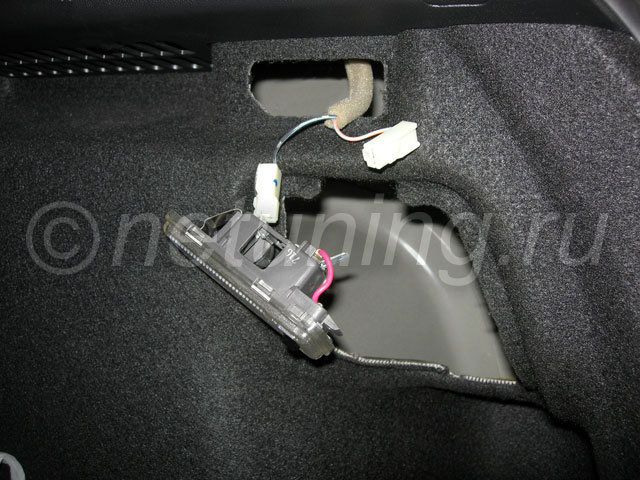

Отсоединяем питание.

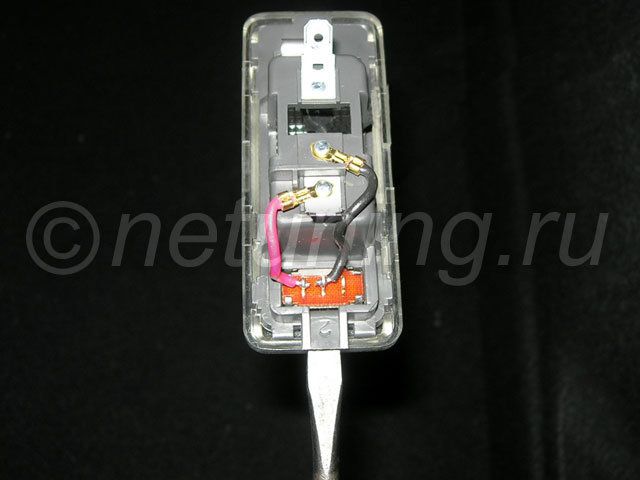

"Оборачиваем маленькую отвертку с плоским наконечником мягкой тканью во избежание повреждения светорассеивателя и снимаем светорассеиватель, осторожно подцепив его край отверткой" © мануал.



Извлекаем лампу накаливания.

Для того чтобы не терять возможность быстрого снятия задней полки при перевозке крупногабаритных грузов (актуально только для хэтчбэков) мы врезали в провод идущий от светодиодной ленты к фонарю разъем вилка-розетка (или папа-мама). Врезать разъем вовсе не обязательно.

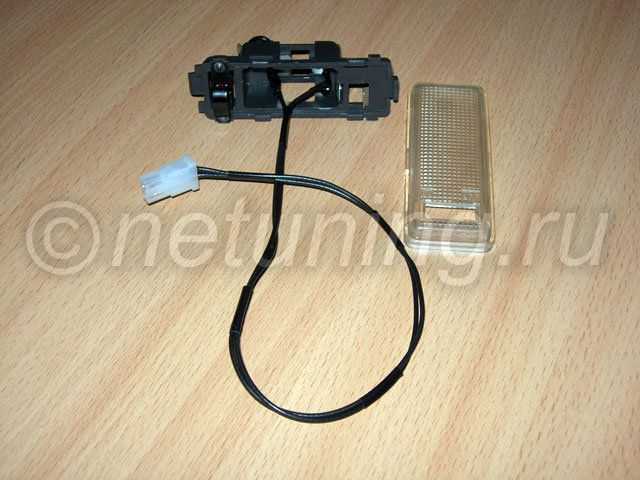

Снимаем 1,5 см изоляции с двух проводов идущих от ленты, которую мы будем использовать для освещения багажника, закрепляем провода, продев их через отверстия в контактных пластинках фонаря. Затем изолируем каждую пластину с проводом при помощи изоленты. Полярность присоединения проводов к контактным пластинам сейчас не важна.

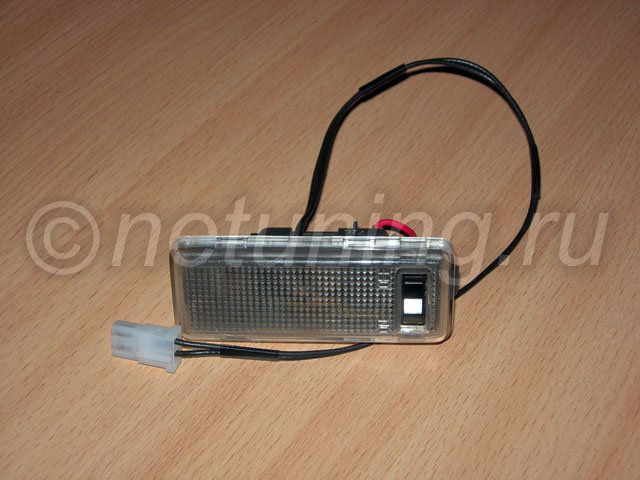

Фонарь освещения багажника с присоединенными проводами заканчивающимися вилкой:



Выводим провода в одно из множества отверстий в корпусе фонаря и ставим на место светорассеиватель.

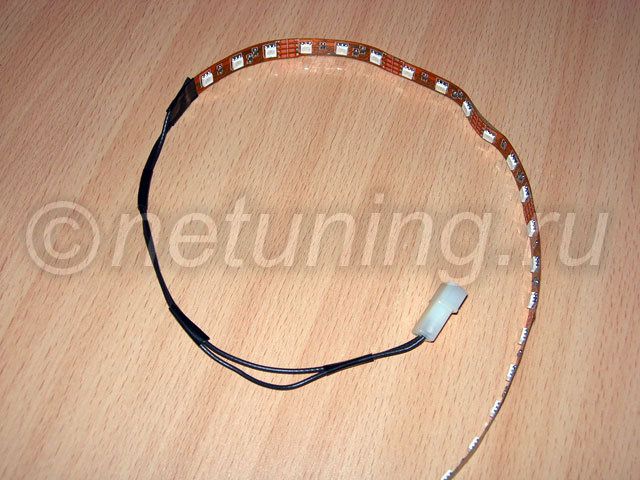

Светодиодная лента освещения багажника с присоединенными проводами заканчивающаяся розеткой:



Подготовительный этап на этом полностью завершен.
