Прокладка новой проводки и подключение светодиодных лент для освещения салона


СОДЕРЖАНИЕ

1) Подготовительный этап
2) Подключение светодиодной ленты для подсветки багажника
3) Подключение к штатной электрической проводке автомобиля
4) Прокладка новой проводки и подключение светодиодных лент для освещения салона

Итак, мы на финишной прямой.

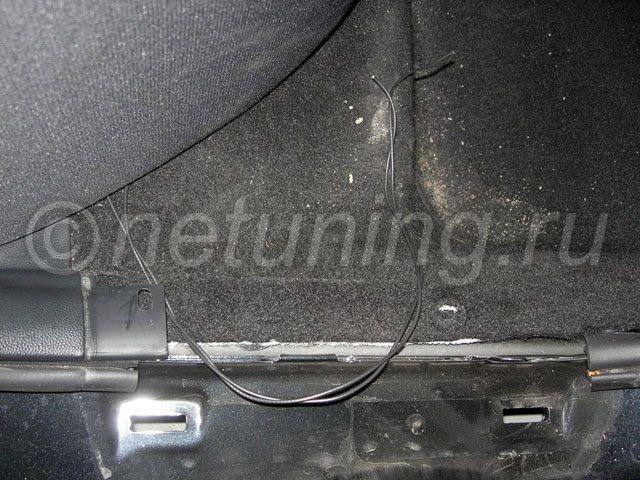

Отрезаем два куска провода длиной примерно 1,6 метра каждый (можно немного больше, но не меньше). Если Вы ставите подсветку не на мазду3, то у вас будет своя длина проводов. Прокладываем новый кабель вдоль левой части кузова, прячем его под обшивку пола, для этого мы ранее вытащили три пистона, крепивших обшивку пола к кузову.

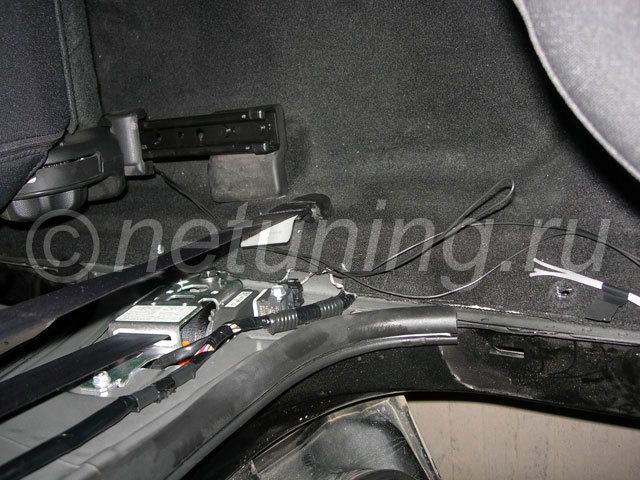

Фотоинструкция по установке светодиодной подсветки салона автомобиля - Прокладываем новый кабель вдоль левой части кузова, прячем его под обшивку пола

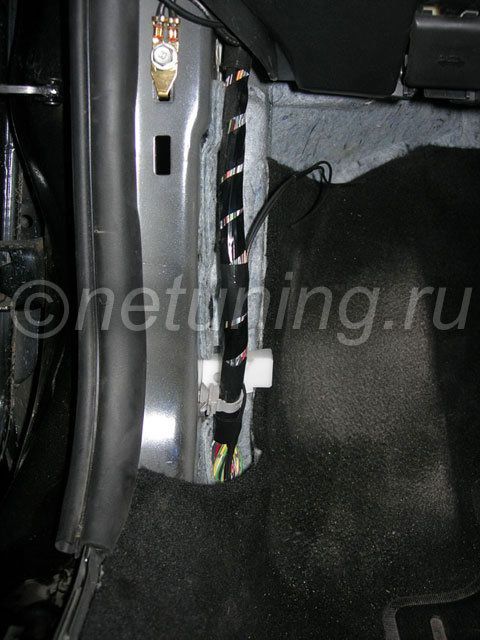

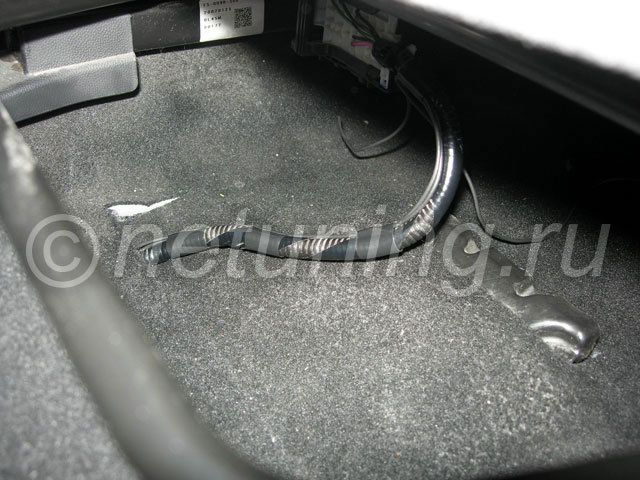

В передней части салона новую проводку выводим наружу в области левой ноги водителя. Прикрепляем проводку с помощью изоленты к общему жгуту проводов:

Фотоинструкция по установке светодиодной подсветки салона автомобиля - В передней части салона новая проводка выходит наружу в области левой ноги водителя

Лирическое отступление:
Примерно в этот момент у нас возникла мысль о том, что оптимальнее было бы подключиться к штатной проводке автомобиля именно в этом месте, т.к. проводку к выключателю для включения и отключения новой подсветки не пришлось бы тянуть от заднего сидения к переднему, в пределы досягаемости водителя. Но, поскольку мы уже врезались в штатную проводку, мы решили оставить все как есть. Вы же можете подсоединиться к "плюсу" и "минусам" здесь, где выполнять это намного удобнее (много места, нет необходимости снимать обшивку около заднего сидения). Провода на другую сторону автомобиля можно прокинуть за блоком управления климатом, а не под задним сиденьем, как сделали мы. Если же Вы не ставите выключатель включения и выключения новой подсветки, то наш вариант врезки в штатную проводку вполне приемлем.

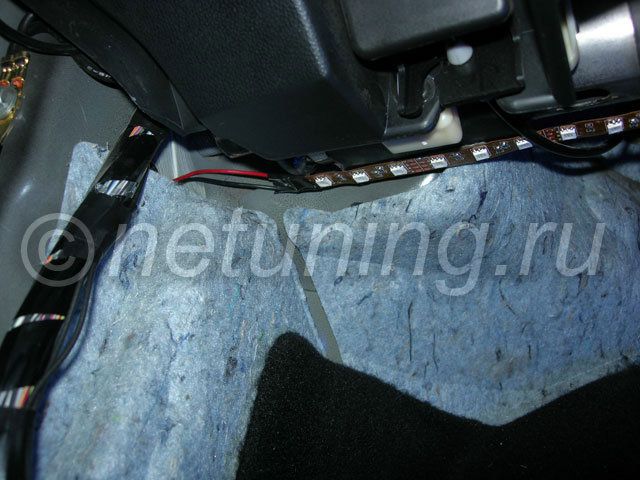

После того как новая проводка закреплена, подсоединяем к ней светодиодную ленту. Для проверки контактов мы соединили новую проводку и выводы от штатной проводки (обязательно изолируйте оголенные провода, идущие под напряжением). У нас все работает:

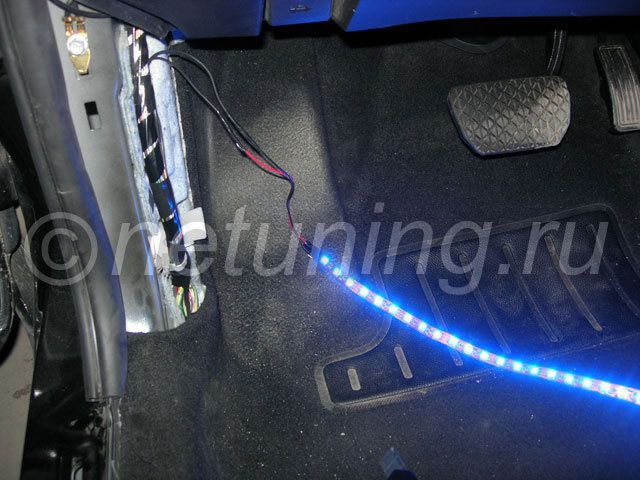

Фотоинструкция по установке светодиодной подсветки салона автомобиля - После того как новая проводка закреплена, подсоединяем к ней светодиодную ленту

Как обычно, обезжириваем участки поверхности, на которые будем наклеивать светодиодную ленту. Аккуратно наклеиваем ленту, постепенно снимая защитную пленку, хорошенько прижимаем ленту ко всему чего она касается. Мы уже тренировались этому на полке багажника. В нашем случае, некоторые участки ленты ни к чему не приклеены, тем не менее, она надежно держится на 70% своей приклеенной поверхности. Вот как это выглядит у нас (снято со стороны центра автомобиля по направлению к двери водителя):

Фотоинструкция по установке светодиодной подсветки салона автомобиля - Аккуратно наклеиваем ленту, постепенно снимая защитную пленку

Провода на конце ленты прячем за внутренней обивкой салона:

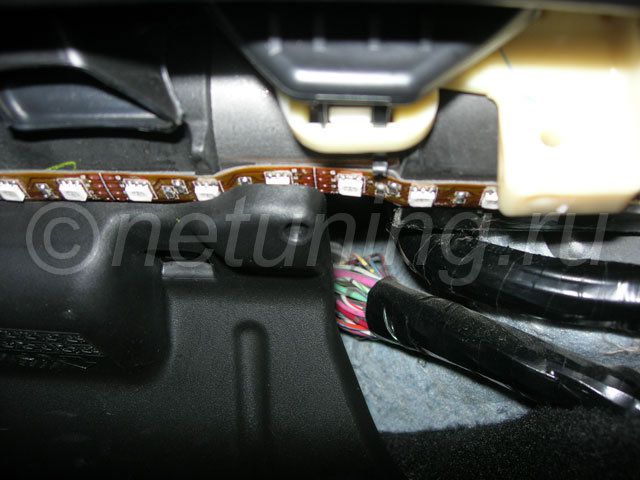

Фотоинструкция по установке светодиодной подсветки салона автомобиля - Провода на конце ленты прячем за внутренней обивкой салона

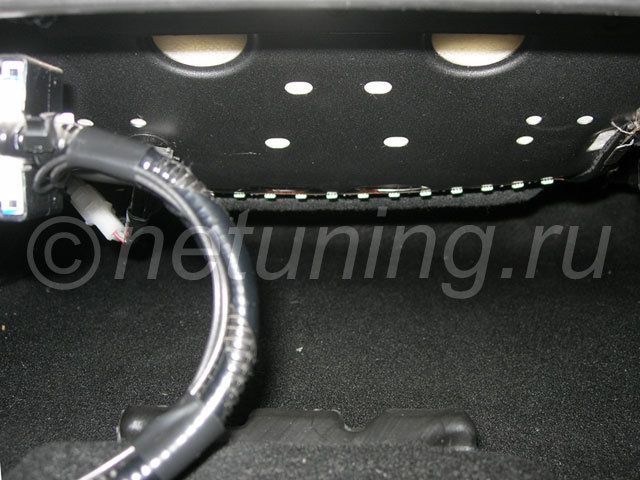

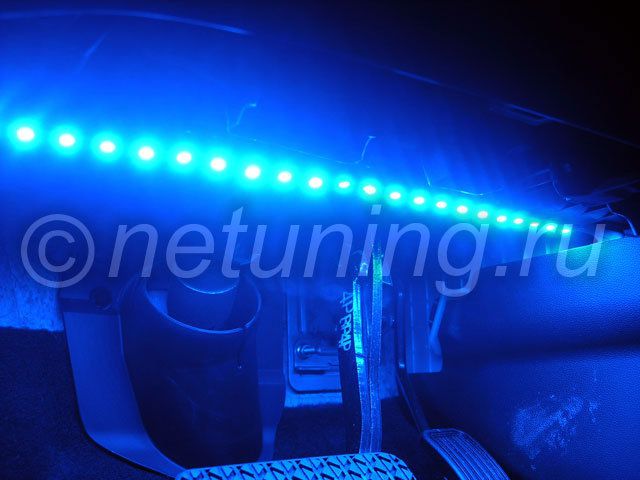

Так лента выглядит во включенном состоянии:

Фотоинструкция по установке светодиодной подсветки салона автомобиля - Так лента выглядит во включенном состоянии

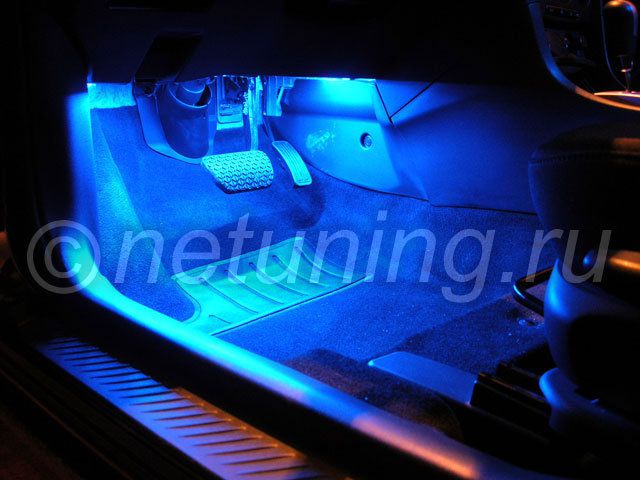

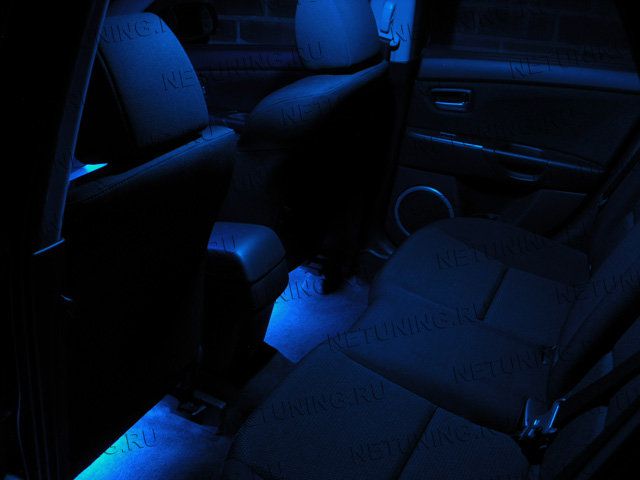

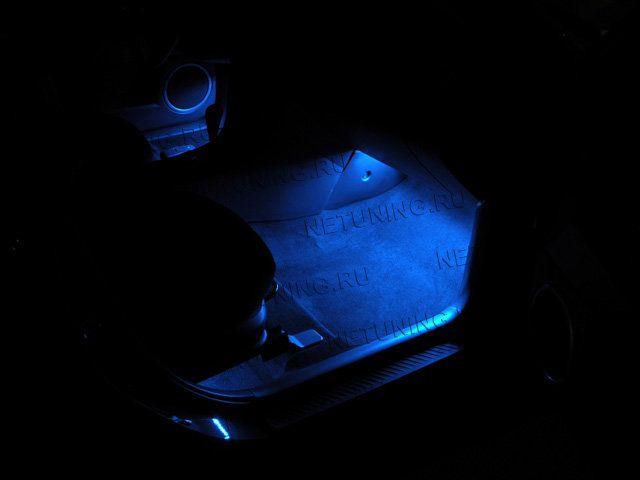

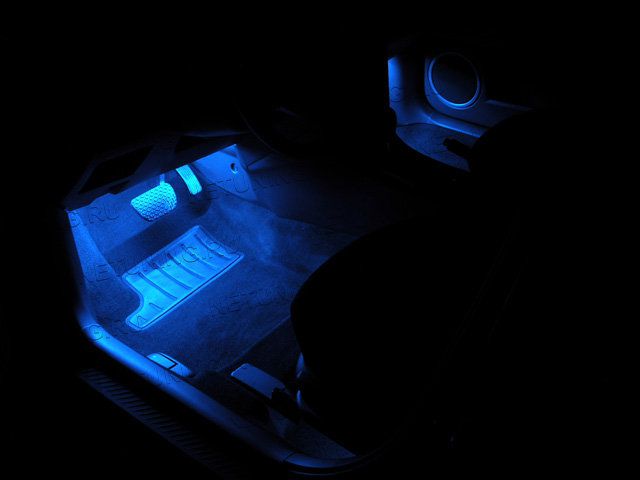

А так выглядит подсветка снаружи. Нам результат понравился, работать сразу стало веселее:

Фотоинструкция по установке светодиодной подсветки салона автомобиля - Подсветка салона в работе

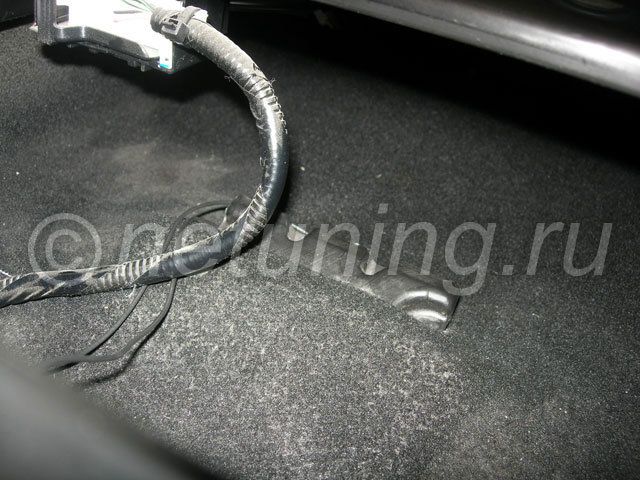

С подсветкой салона в районе ног водителя мы закончили, тянем новую проводку к сидению водителя, под которым будет размещаться подсветка ног для заднего пассажира. Отрезаем 2 провода длиной примерно 1 метр. Под сиденьем водителя есть выход воздуховода для обогрева задних пассажиров. В прорезь обшивки пола, где выходит пластиковый воздуховод, заводим новую проводку и просунув руку под обшивку пола с другой стороны вытягиваем провода в районе центральной стойки.

Фотоинструкция по установке светодиодной подсветки салона автомобиля - Проводка рядом с воздуховодом

Второй конец проводки просовываем под обшивкой пола и выводим его в другой прорез обшивки, где выходит проводка идущая к креслу водителя.

Фотоинструкция по установке светодиодной подсветки салона автомобиля - Второй конец проводки просовываем под обшивкой пола

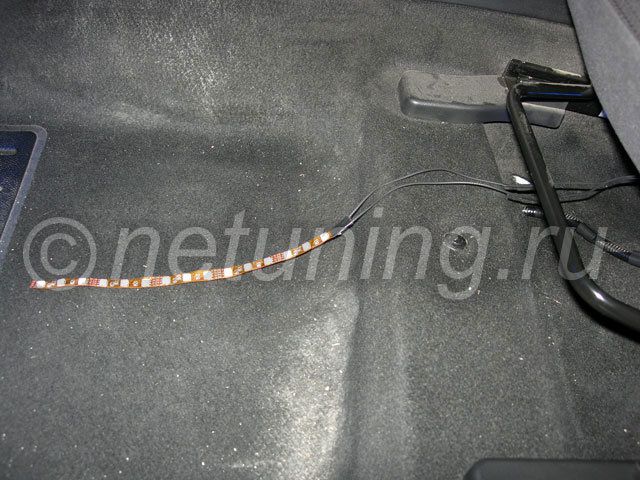

Мы закрепили новую проводку вдоль жгута штатной проводки, идущей к сидению водителя. Сиденье можно двигать, как и раньше, новая проводка не мешает и не порвется. Подсоединяем к новой проводке светодиодную ленту. Проверяем.

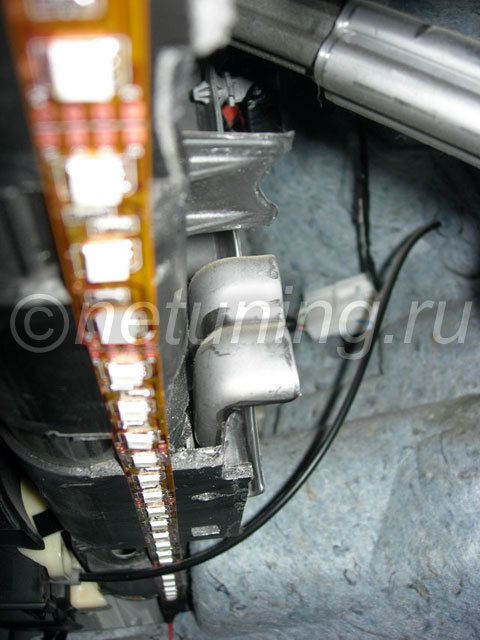

Фотоинструкция по установке светодиодной подсветки салона автомобиля - Подсоединяем к новой проводке светодиодную ленту

Обезжириваем прямой участок поверхности, на который будем наклеивать светодиодную ленту. Наклеиваем ленту. У нас вся поверхность ленты получилась приклеенной к сидению. Желательно наклеить ленту поближе к спинке сидения, чтобы бОльшая часть света шла в область ног заднего пассажира, а не просто под сиденье. У нас же под спинкой сиденья находится часть тряпичного чехла. Наклеить ленту на него мы не рискнули, поэтому наклеили ленту на металлическую часть, максимально близко к спинке (между двумя парами круглых отверстий в нижней части сидения). Вот там:

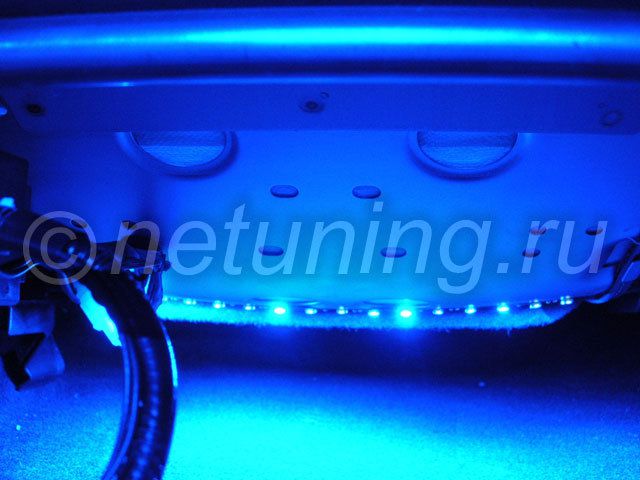

Фотоинструкция по установке светодиодной подсветки салона автомобиля - Наклеиваем ленту под сиденьем водителя

Закрепляем остатки проводов под сиденьем, не оставляем задним пассажирам возможности зацепить висящую проводку ногами.

Фотоинструкция по установке светодиодной подсветки салона автомобиля - Теперь не сиденье, а космолет :)

По аналогии с левой стороной автомобиля снимаем обшивку на правой стороне. Боковую пластиковую обшивку около заднего правого пассажира снимать не нужно. Отрезаем два куска кабеля длиной примерно 1,8 метра. Проводим кабель под подушкой заднего пассажирского сидения на правую сторону автомобиля (просто отгибаем вверх переднюю часть и бока сидения). Концы кабеля выводим из под боковой обшивки к заднему порожку. К этим проводам будем подключать освещение правой части автомобиля.

Фотоинструкция по установке светодиодной подсветки салона автомобиля - Проводим кабель под подушкой заднего пассажирского сидения на правую сторону автомобиля

По аналогии с левой частью прокладываем кабель к переднему пассажиру, прикрепляем его к жгуту штатной проводки. Ленту для подсветки зоны ног переднего пассажира мы решили наклеить так же как со стороны водителя - к круглой железной балке с пластиковыми держателями. К сожалению, часть поверхности балки закрыта крышкой блока предохранителей. Не снимая крышку мы провели черту по ее краю, затем сняли крышку и наклеили светодиодную ленту на балку.

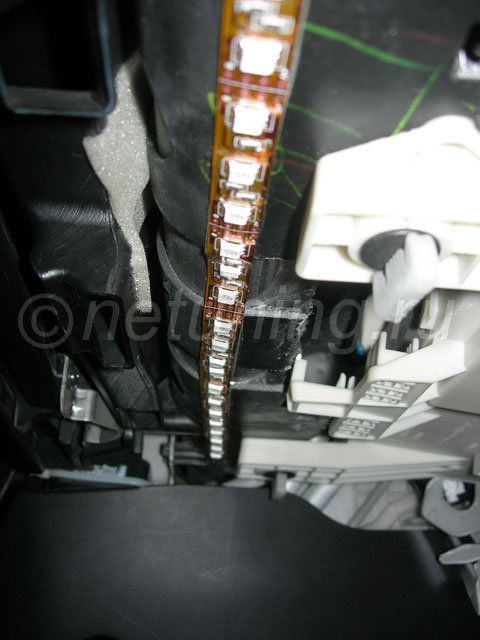

Фотоинструкция по установке светодиодной подсветки салона автомобиля - Не снимая крышку, мы провели черту по ее краю, затем сняли крышку и наклеили светодиодную ленту на балку

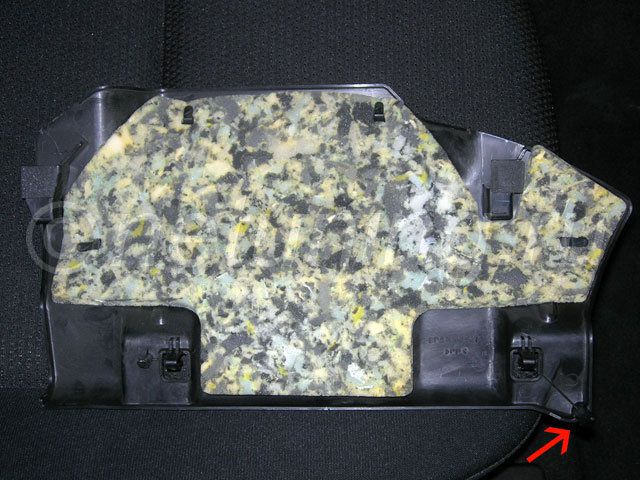

При этом мы забыли, что у крышки имеется пластиковый штырь, который вставляется в отверстие в стальной части балки. Это отверстие мы благополучно заклеили светодиодной лентой... Вот этот выступ на крышке блока предохранителей:

Фотоинструкция по установке светодиодной подсветки салона автомобиля - Крышка блока предохранителей изнутри

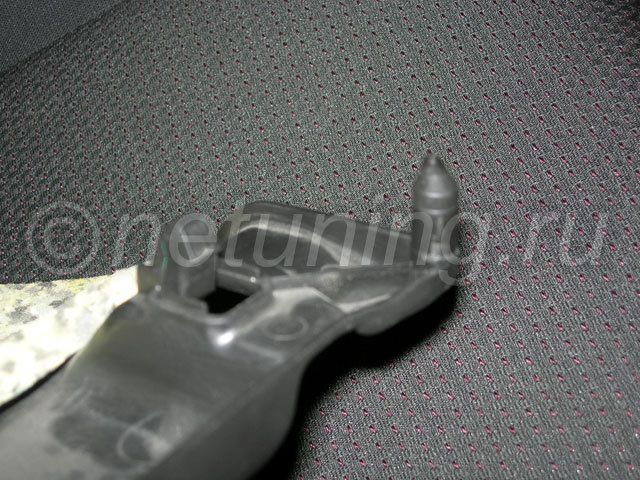

Можно было отклеить ленту и укоротить ее, открыв отверстие в балке снова. Нам стало жаль терять часть освещения и мы решили избавиться от штыря.. С помощью острого канцелярского ножа сделать это оказалось совсем не сложно. Фото штыря крупным планом за минуту до ампутации:

Фотоинструкция по установке светодиодной подсветки салона автомобиля - Штырь крышки блока предохранителей

Аккуратно (светодиоды находятся почти вплотную) устанавливаем обратно крышку блока предохранителей. Без удаленной части она держится на своем месте не менее надежно.

Фотоинструкция по установке светодиодной подсветки салона автомобиля - Устанавливаем обратно крышку блока предохранителей

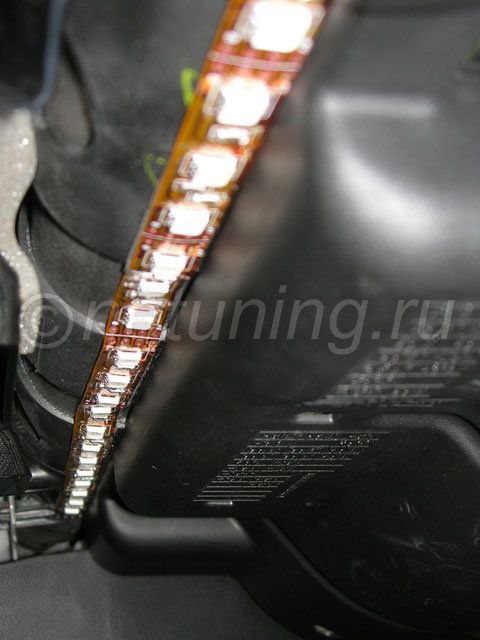

В том месте, где был штырь, крышка примыкает к стальной трубе довольно плотно, один из светодиодов оказался прижат крышкой. Лучше постараться избежать такой ситуации.

Фотоинструкция по установке светодиодной подсветки салона автомобиля - Один из светодиодов прижат крышкой блока предохранителей

Мы не можем рекомендовать Вам наклеивать светодиодную ленту в том же месте, где и мы, т.к. это сопряжено с отрезанием части крышки. Вы можете найти какое-либо другое место для наклейки ленты под перчаточным ящиком - например, его нижнюю кромку.

Осуществляем соединение всей новой проводки с выводами штатной проводки. Две пары новых проводов идущих по правой стороне автомобиля соединяем с парой проводов проложенных под задним сиденьем. Соединяем две пары новых проводов идущих по левой части автомобиля с парой новых проводов, уходящих под задним сиденьем на правую сторону автомобиля. Получается два пучка проводов, по три провода одной полярности в каждом, приходящие к заднему левому порожку. Соединяем "минусовой" пучек проводов с "минусовым" выводом от штатной проводки, надежно изолируем место соединения. Аналогично поступаем с "плюсовой" проводкой. Все четыре части светодиодной ленты должны загораться и гаснуть вместе. Прячем проводку в месте соединения под обшивку пола, собираем все пластиковые элементы обшивки салона и радуемся результату.


P.S. Для тех, что устанавливает выключатель подсветки:

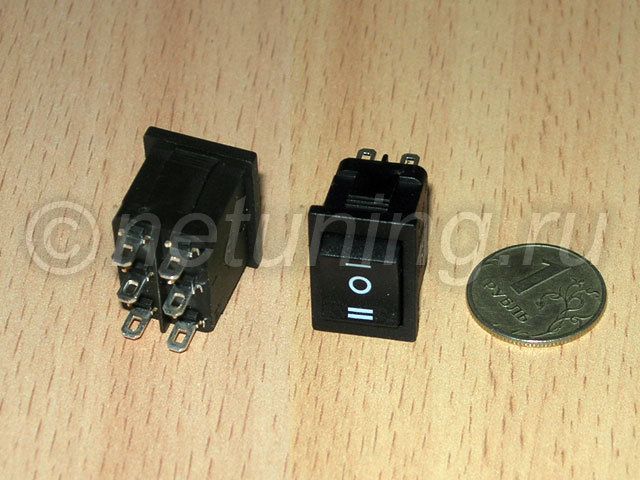

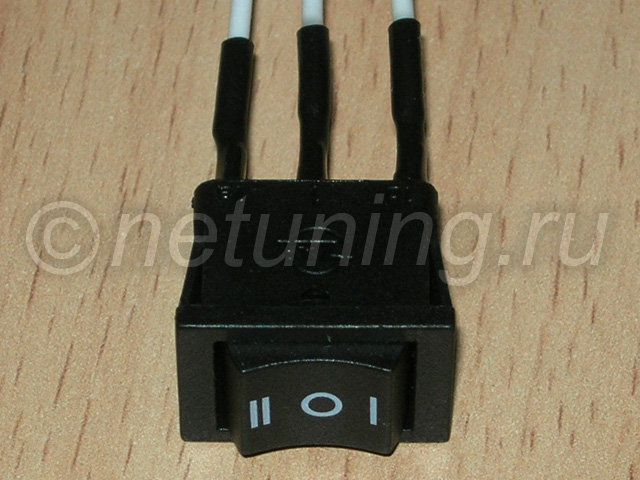

Используем трехпозиционный выключатель (покупаем его в магазине). Выключатель может быть трехконтактным, а может быть шестиконтактным (в этом случае используется только один ряд из трех контактов). Наш выключатель выглядит так:

Фотоинструкция по установке светодиодной подсветки салона автомобиля - Выключатель подсветки

Припаиваем к выключателю три провода той же длины, что и для светодиодной ленты, которую мы установили под сиденьем водителя и протягиваем их под обшивкой пола, аналогично питанию светодиодной ленты. Подключаем провода выключателя к выводам штатной проводки и "минусовому" пучку новой проводки в районе заднего левого порожка следующим образом:

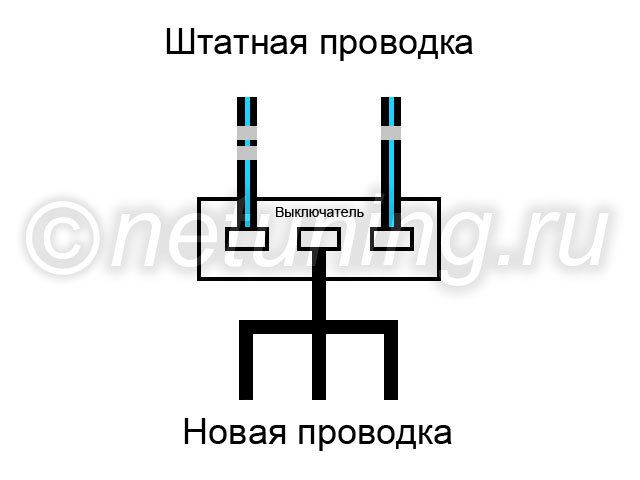

Фотоинструкция по установке светодиодной подсветки салона автомобиля - Схема подключения выключателя к выводам штатной проводки

Фотоинструкция по установке светодиодной подсветки салона автомобиля - Проводка припаянная к выключателю

"Плюсовая" часть проводки соединяется в обход выключателя и остается соединенной постоянно.

Можно врезать выключатель в свободную заглушку в панели приборов (там, где находится колесико регулировки яркости освещения приборной панели, переключатель регулировки фар и т.д.). Мы решили установить выключатель скрытно, под сиденьем водителя, закрепив его при помощи двухстороннего скотча. Нельзя сказать, что место выбранное нами самое удобное. Вы можете закрепить свой выключатель где угодно. У нас получилось так:

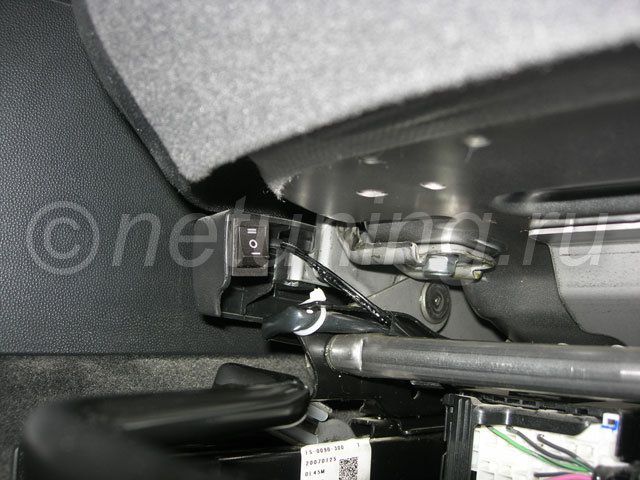

Фотоинструкция по установке светодиодной подсветки салона автомобиля - Выключатель под сиденьем водителя, закреплен при помощи двухстороннего скотча

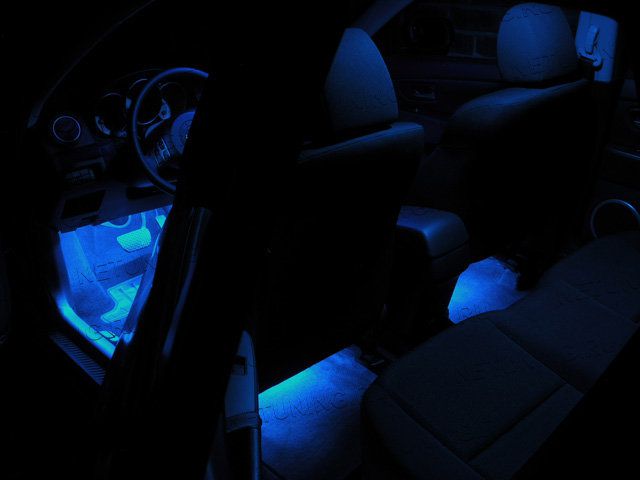

ПОЗДРАВЛЯЕМ с завершением установки!
