Подключение светодиодной ленты для подсветки багажника


СОДЕРЖАНИЕ


1) Подготовительный этап
2) Подключение светодиодной ленты для подсветки багажника
3) Подключение к штатной электрической проводке автомобиля
4) Прокладка новой проводки и подключение светодиодных лент для освещения салона

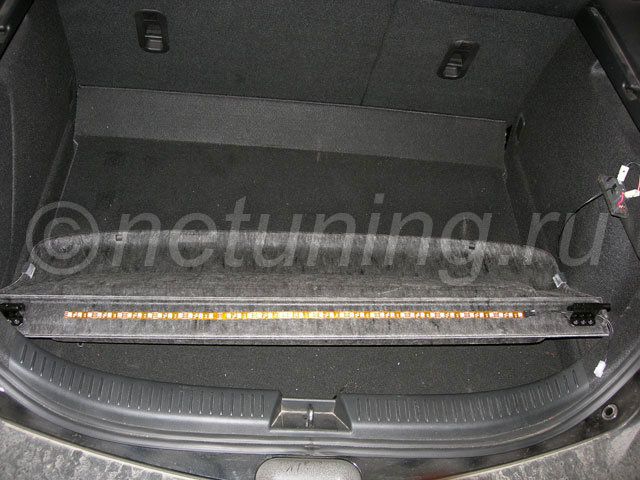

Снимаем полку багажного отделения. Обезжириваем ровную поверхность полки - этим этапом лучше не пренебрегать. Постепенно снимаем защитную полоску с обратной стороны светодиодной ленты и клеим ленту по центру полки хорошенько прижимая ее. На участки ленты между светодиодами можно давить посильнее, на светодиоды - поласковее.

Фотоинструкция по установке светодиодной подсветки салона автомобиля - Наклеивание ленты по центру полки

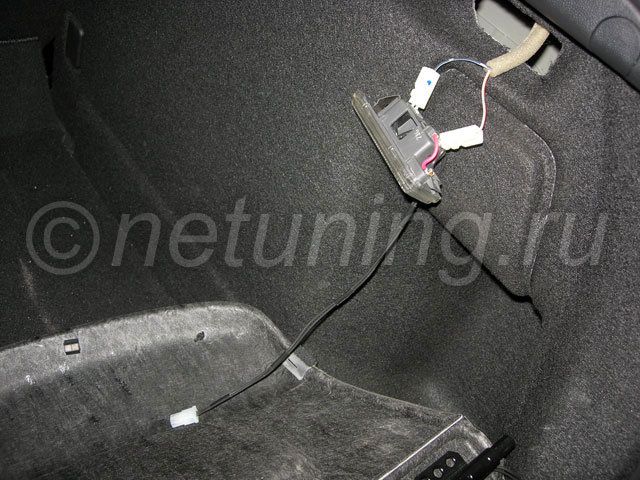

Присоединяем фонарь к проводке автомобиля:

Фотоинструкция по установке светодиодной подсветки салона автомобиля - Наклеивание ленты по центру полки

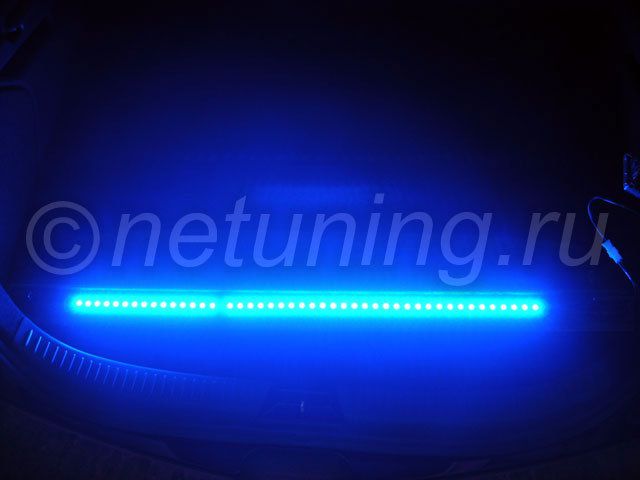

Втыкаем вилку в розетку и на всякий случай проверяем конструкцию на работоспособность. У нас получилось так:

Фотоинструкция по установке светодиодной подсветки салона автомобиля - Проверяем конструкцию на работоспособность

Есть повод задуматься - а нужна ли сюда такая длинная лента? И ведь это синяя лента, ее световой поток на 30% меньше, чем у аналогичной белой ленты!

Если Ваша конструкция, в отличие от нашей, не включилась - поменяйте местами провода на входе фонаря. Если и это не помогло (и выключатель фонаря находится в положении "ON") - проверяйте все соединения.

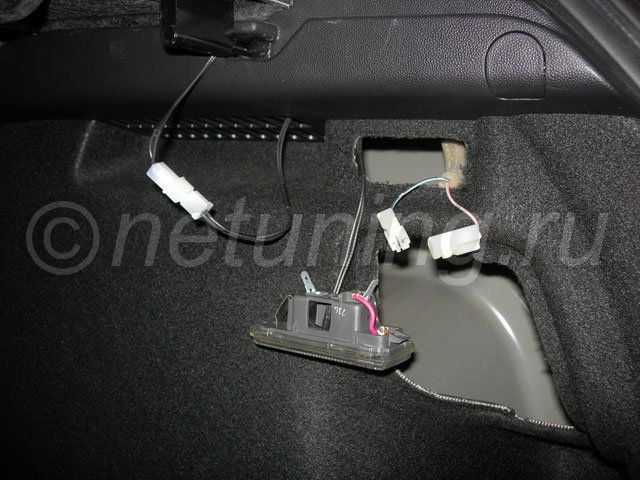

Вынимаем вилку из розетки, устанавливаем полку на свое место. Просовываем вилку за обшивку багажника, вытягиваем ее через прорези в пластиковом держателе полки и соединяем вилку с розеткой.

Фотоинструкция по установке светодиодной подсветки салона автомобиля - Просовываем вилку за обшивку багажника, вытягиваем ее через прорези в пластиковом держателе полки и соединяем вилку с розеткой

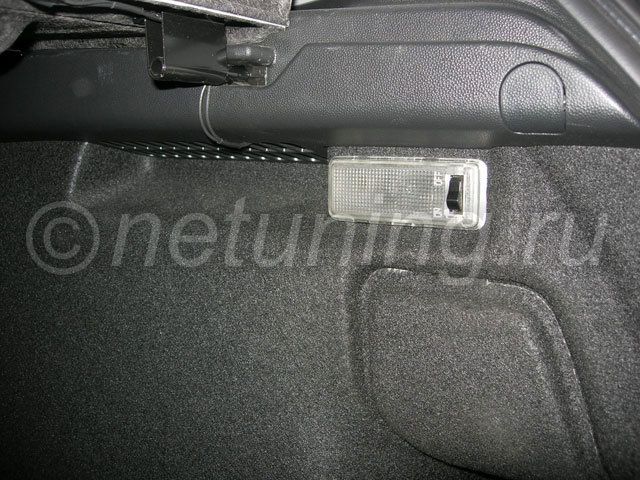

Прячем все провода за обшивку, подключаем фонарь, вставляем его обратно (сначала ту сторону, где нет металлической защелки), закрываем окошко. В сборе все выглядит вполне аккуратно.



Подсветка багажника в работе:



Подключение освещения багажника завершено.

Переходим к салону >>>
