Инструкция по установке светодиодных ламп H7-SMART2 в фары ближнего или дальнего света

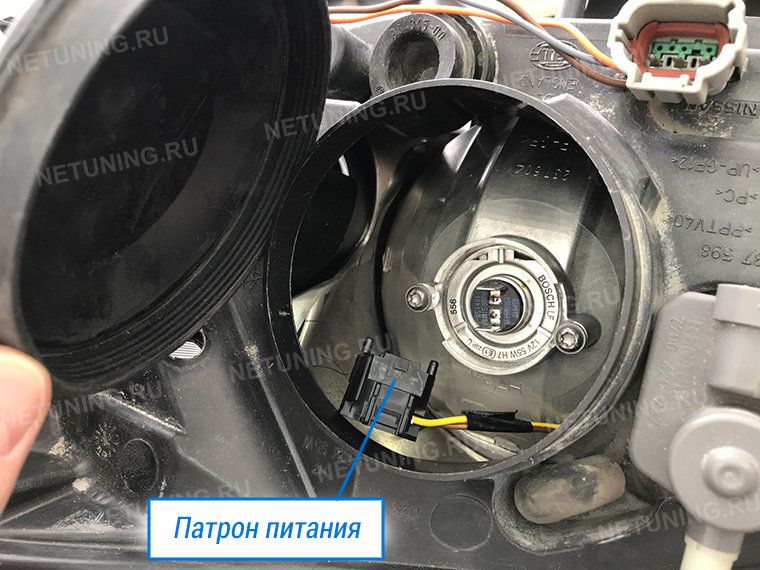

  1. Снимаем крышку фары, отсоединяем патрон питания от лампы. Отцепляем металлические скобы, которые фиксируют лампу в фаре, и извлекаем штатную галогенную лампу H7.

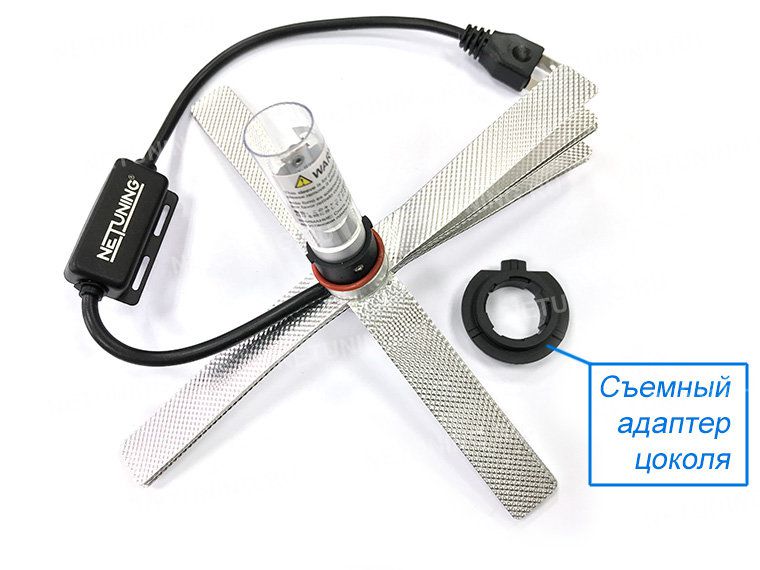

  2. Снимаем адаптер цоколя со светодиодной лампы Н7. Для этого необходимо немного нажать на адаптер и повернуть его против часовой стрелки до упора.

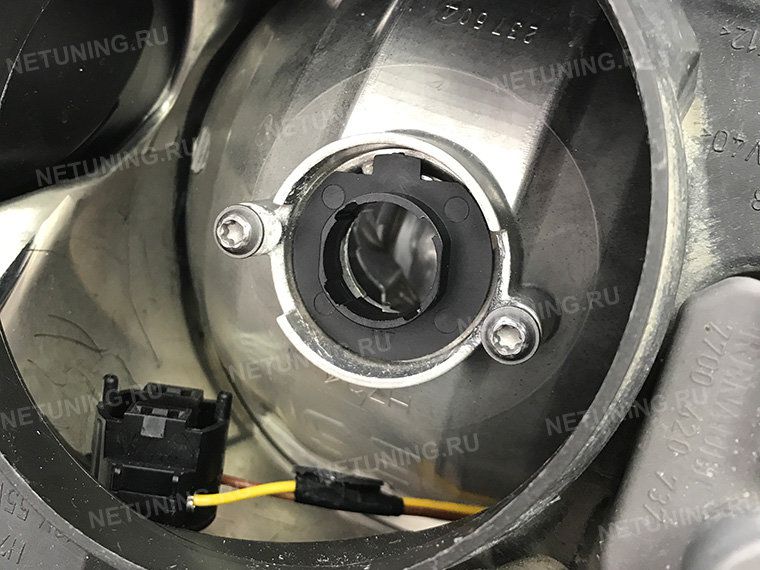

  3. Вставляем адаптер цоколя в фару и фиксируем его металлическими скобами, по аналогии со штатной лампой.

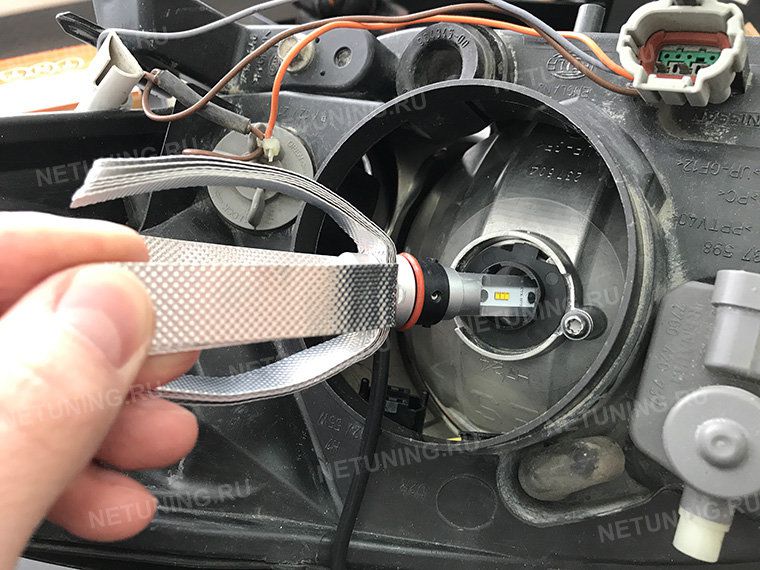

  4. Вставляем светодиодную лампу в зафиксированный адаптер цоколя, немного нажимаем на лампу и поворачиваем ее по часовой стрелке для фиксации. Лампа снова в сборе.

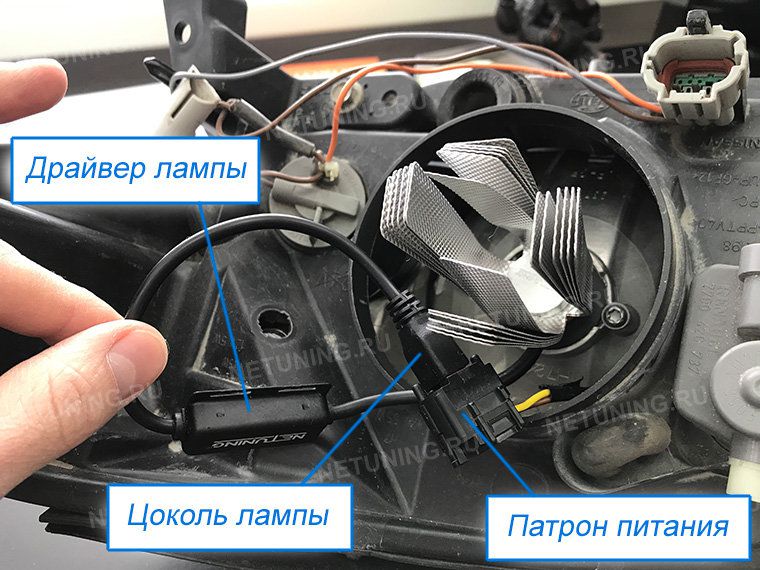

  5. Вставляем разъем лампы H7 в патрон питания. Включаем лампу и проверяем работоспособность. Если лампа не загорелась - вынимаем цоколь из патрона, переворачиваем и вставляем снова. У ламп H7-SMART есть полярность.

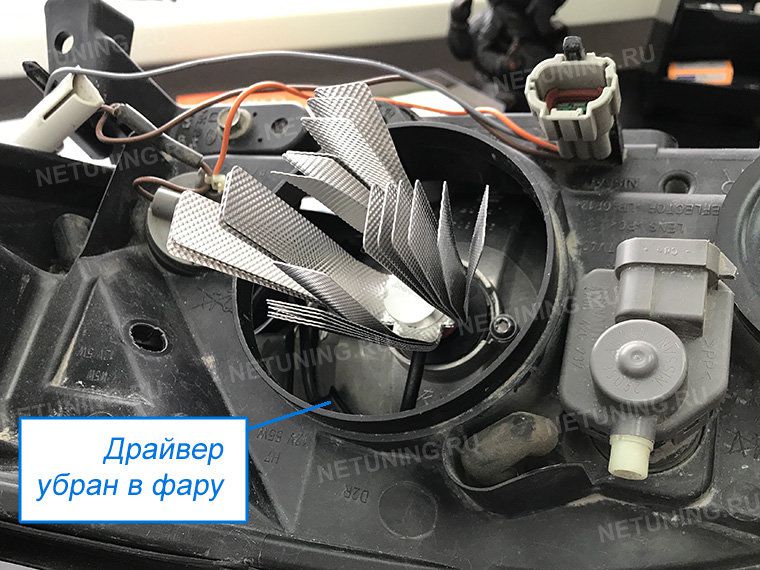

  6. Убираем подключенный патрон и драйвер лампы внутрь фары.

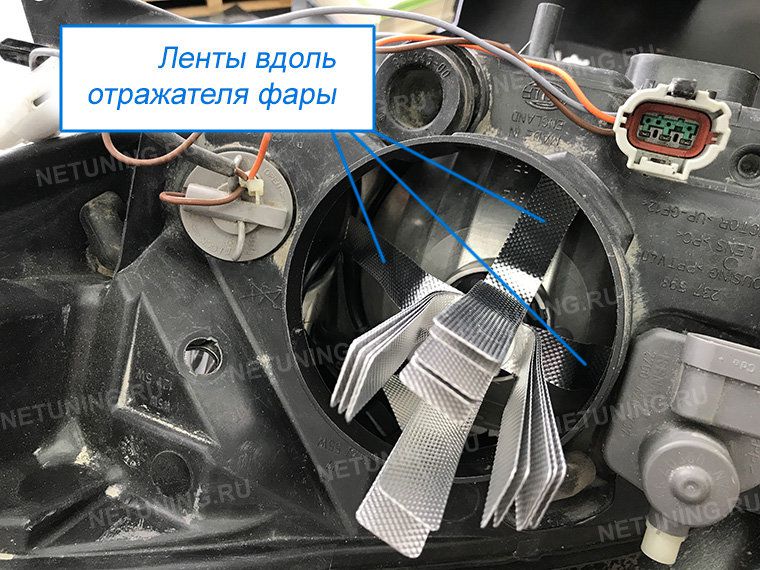

  7. Гибкий радиатор состоит из 4-х связок, по 6 лент в каждой. Каждую ленту гибкого радиатора необходимо ПО ОДНОЙ, заправить внутрь фары. Первую ленту загибаем вдоль отражателя фары, вплотную к нему.

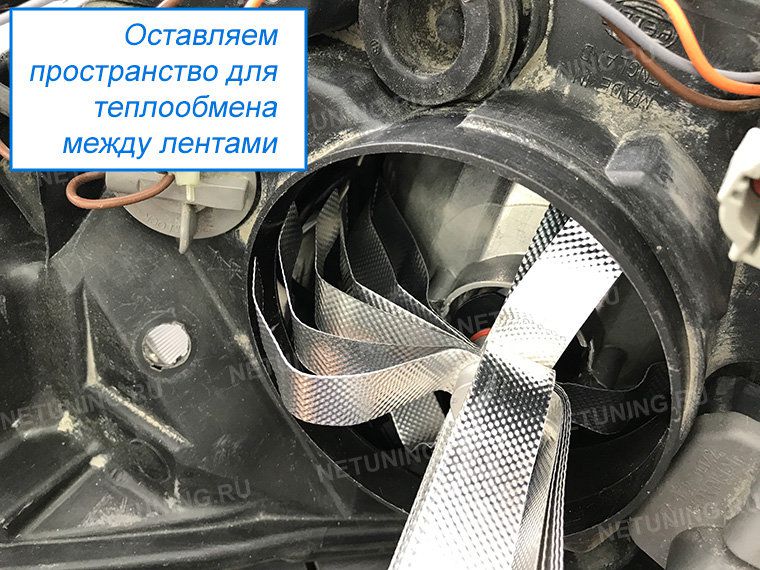

    Вторую ленту загибаем параллельно первой, оставляя как можно больше места (5-10 мм) между лентами.

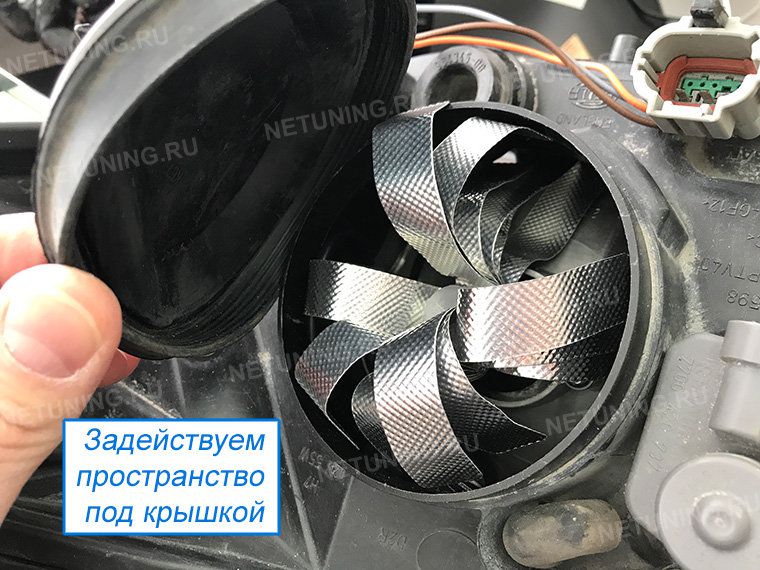

    Нельзя загибать всю связку целиком - она плотно спрессована. Между лентами не будет пространства для теплообмена. Это пагубно влияет на яркость лампы и срок ее работы. Чем серьезнее вы отнесетесь к расправлению радиатора внутри фары, тем дольше срок службы ваших ламп! Если вы используете глубокую крышку фар, то часть лент радиатора можно оставить снаружи фары, они будут находиться внутри крышки. Если вы используете штатные крышки, то все равно максимально задействуйте их глубину. Пусть ленты немного выглядывают из фары.

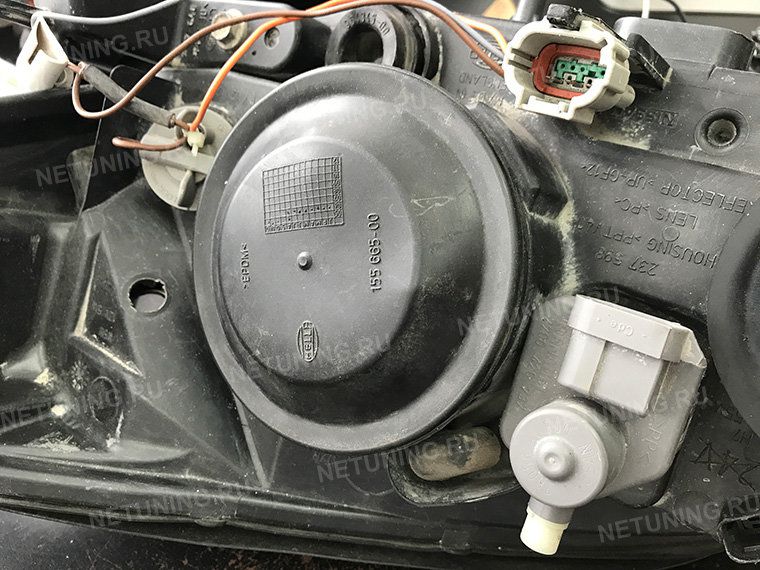

  8. Закрываем фару штатной крышкой.


Если у вас остались вопросы по установке - пишите их ниже, в отзывах к статье. Мы дополним инструкцию пропущенными нюансами.

В серии ламп SMART2 с гибкими радиаторами доступны все популярные цоколи:

Так же в наличии LED лампочки SMART2 с цоколями HB3, H10, HIR2, P13W, PSX24W, D1S,D2S,D3S,D4S,D1R,D2R,D3R,D4R
5 голосов, оценка 5
555
Оценить статью
Отправить
Максим — отзыв от 6 февраля
Здравствуйте!
Лампа присутствует в позиции ближнего ИЛИ дальнего света. Может ли она использоваться в комбинированном варианте и для ближнего и дальнего одновременно?
Ответ магазина
Здравствуйте! Если у вас штатная галогенка Н7 работает и как ближний и как дальний, то и наша лампа будет работать так же.
Вячеслав — отзыв от 16.07.2018
Автомобиль: Chevrolet Captiva, 2014
Здравствуйте! Статья получилась хорошая, полезная и наглядная, но остались вопросы. В описании к лампе H7-SMART2 написано:
1. «…Светодиодный источник света расположен на том же расстоянии от цоколя лампы, на котором находится спираль галогенной лампы. В итоге - лучшая светотеневая граница, которая точно повторяет СТГ галогенной лампы H7 в любой оптике и не нуждается в регулировке…»
2. «Возможность регулировки светотеневой границы. Адаптер цоколя можно вращать вокруг своей оси для получения необходимого угла наклона светодиодов. Это может быть полезным для автомобилей с правым рулем. Фиксация базы адаптера цоколя производится при помощи миниатюрного винта под крестовую отвертку.»

В этой связи, хочется уточнить некоторые моменты:
1) Изначально лампа в сборе поставляется с расположением светодиодов, которые точно повторяют СТГ галогенной лампы H7 и если не снимался адаптер цоколя, то при установке беспокоится не о чем?
2) При установке, что бы не мешались лепестки радиатора лампы, сначала монтируется адаптер цоколя (фото 3), затем вставляется лампа. На фото 2 видно, что у адаптера цоколя четыре направляющих паза, а на лампе только два штырька под эти направляющие. Соответственно есть вероятность поставить лампу так, что светодиоды поменяют ориентацию в пространстве на 90 градусов. Как это отразится на СТГ? Может на адаптере цоколя и лампе есть «ключ» или «маркер», что бы не перепутать положение или самому придется маркировать?
3) СТГ меняется только при манипуляциях с винтом базы адаптера цоколя (его видно на фото 2 и 4)?
Как вы уже поняли, суть вопросов заключается в том, чтобы поподробнее узнать о регулировке СТГ.
Не хочется установить хорошие, дорогие лампы и светить ими куда попало или того хуже - ослеплять встречных!
С уважением, Вячеслав
Ответ магазина
Отвечаем на вопросы:
1) Изначально лампа поставляется с оптимально расположенными светодиодами (светодиоды светят вправо и влево относительно единственного фланца на адаптере цоколя).
2) Да, можно вставить лампу в адаптер цоколя так, что она повернется на 90 градусов. Светодиоды будут светить вверх и вниз, свет будет хуже. Маркировать что-то смысла нет, если вы случайно вставите лампу не так как было, вы это увидите в лицевой стороны фары и переставите по-другому.
3) Да, СТГ можно менять если выкрутить винтик на базе цоколя, повернуть базу и вкрутить винтик в следующее отверстие в лампе. Для этого в лампе просверлено несколько отверстий.
Пундык Александр — отзыв от 08.06.2018
Автомобиль: KIA SORENTO 2 рестайл 2017
Добрый день.
Почему SMART2 H7 не рекомендована для KIA SORENTO 2 рестайл 2017 ?
Ответ магазина
Здравствуйте! Лампы SMART2 с переходниками еще не успели распределить по разделам. А вообще они подходят.
